Étalonnage

Services d'étalonnage de Mitutoyo

Gardez votre contrôle qualité précis et traçable et la confiance de vos clients

Un étalonnage précis et périodique de tous les équipements de mesure garantit des résultats de test sans erreur et utiles à long terme - et augmente la confiance des clients dans votre produit.

> Minimisez les risques et les responsabilités pour vous et vos clients.

> Réduisez considérablement les mesures incorrectes, le risque de rejet et les réévaluations coûteuses et chronophages de votre produit.

> Démontrez les normes les plus élevées de votre production auprès de vos clients en faisant vérifier vos instruments de mesure par un laboratoire d'étalonnage accrédité et confirmées par des certificats d'étalonnage.

> Cartographiez ou corrigez les écarts systématiques de votre instrument de mesure.

> Indispensable si vous avez besoin de mettre en place un système qualité pour le contrôle des équipements de mesure comme ISO 9001, IATF 16949, AS 9100, ISO 13485, etc.

> Presque tous les organismes d'accréditation dans le monde accepteront vos certificats d'étalonnage dans le cadre d'accords de reconnaissance mutuelle (Mutual Recognition Arrangements ).

> L'étalonnage Mitutoyo est traçable jusqu'au mètre étalon, ce qui est nécessaire pour la traçabilité des résultats d'étalonnage et des évaluations des produits.

>Mitutoyo peut assurer la maintenance, la réparation et l'étalonnage en une seule session - plus besoin de planifier et d'organiser les différentes pièces séparément

Pourquoi choisir un étalonnage Mitutoyo accrédité ?

Mitutoyo propose 2 types de services d'étalonnage (accrédités / contrôle usine)

basés sur des normes traçables et certifié ISO9001:2015 et ISO17025:2017.

Étalonnage en interne

Au Laboratoire Accrédité Mitutoyo

Nous proposons des laboratoires d'étalonnage accrédités ISO 17025 dans toute l'Europe. Tous répondent à toutes les exigences pour obtenir une fiabilité maximale avec une faible incertitude de mesure.

Étalonnages accrédités sur une large gamme d'équipements de mesure et les étalons d'étalonnage.
Excellents instruments d'étalonnage, tels que le GBCD100A et le I-checker pour l'étalonnage.
Nos instruments d'étalonnage sont périodiquement étalonnés sous accréditation.
Toutes les organisations européennes Mitutoyo se conforment à la norme internationale ISO 17025 répondant aux exigences générales de compétence des laboratoires d'essais et d'étalonnage.
Tous les étalonnages Mitutoyo locaux peuvent être fournis conformément aux organismes d'accréditation locaux.

Étalonnage sur site

Dans vos installations de production ou de contrôle qualité

Nos spécialistes bien formés exécuteront toutes les tâches requises pour l’étalonnage sur place, dans vos locaux. Bénéficiez de la combinaison de maintenance et de réparation avec nos services d’étalonnage certifiés ISO 17025.

Étalonnages accrédités sur site avec une large gamme d'équipements de mesure et les étalons d'étalonnage.
Excellents instruments d'étalonnage, comme les interféromètres laser pour l'étalonnage de machines de mesure tridimensionnelle, amenées sur votre site
Nos instruments d'étalonnage sont périodiquement étalonnés sous accréditation.
Conforme à la norme internationale ISO 17025.
Tous les étalonnages Mitutoyo sur site locaux peuvent être fournis conformément aux organismes d'accréditation locaux.

Découvrez tous les instruments en détail et le type d'étalonnage couverts par Mitutoyo. Liste complète des produits.

Liste complète des produits :

Produit Mitutoyo	Détails du produit	Type d'étalonnage
Machines à mesurer tridimensionnelles	Avec une diagonale jusqu'à 7.500 mm et scanning par contact. Uniquement les appareils et le matériel sélectionnés	Sur site / accrédité
Machines à mesurer tridimensionnelle 3D	Avec une diagonale jusqu'à 1.530 mm et un scanning optique. Uniquement les appareils et le matériel sélectionnés.	Sur site / accrédité
Cales étalons en acier / céramique/ carbure de tungstène et Nexcera	Jusqu'à 1000 mm (carbure de tungstène uniquement jusqu'à 100 mm)	En interne / accrédité
Profondeur de rainure Pt et d selon les normes de réglage de profondeur	De 0,2 µm jusqu'à 12 µm	En interne / accrédite
Rugosité sur étalons périodiques et apériodiques	Ra: 0,1 µm jusqu'à 4 µm; Rz, Rmax (Rzx): 0,8 µm jusqu'à 20 µm	En interne / accrédité
Rugosité sur étalon très fins	Ra: 0,025 µm jusqu'à 0,1 µm; Rz, Rmax (Rzx): 0,15 µm jusqu'à 0,8 µm	En interne / accrédité
Stylets de contact Instruments	Profondeur de rainure Pt et: 0,2 µm jusqu'à 12 µm; Ra: 0,1 µm jusqu'à 4 µm; Rz, Rmax (Rzx): 0,8 µm jusqu'à 20 µm. appareils et matériel uniquement.	En interne / accrédité de DIN EN ISO 3274:1998
Pieds à coulisse pour mesures extérieures, intérieures et de profondeur	Jusqu'à 3.000 mm	En interne / accrédité (jusqu'à 2.000 mm) / (jusqu'à 3.000 mm)
Trusquins	Jusqu'à 1.000 mm	En interne / accrédité
Micromètres	De 0 jusqu'à 2.000 mm	En interne / accrédité (jusqu'à 500 mm) / (jusqu'à 2.000 mm)
Jauges pour micromètres extérieurs	De 25 mm jusqu'à 1.000 mm	En interne / acrrédité
Jauge pour micromètres extérieurs	De 1.000 mm jusqu'à 3.000 mm
Comparateur et jauges Digimatic	Jusqu'à 100 mm	En interne / acrrédité
Comparateurs	- 1,6 mm	En interne / acrrédité
Testeur de comparateur	- 100 mm	En interne / acrrédité
Interféromètres laser	Jusqu'à 6.000 mm	En interne / acrrédité
Line standards	Jusqu'à 400 mm	En interne / acrrédité
Checkmasters / Jauges	Jusqu'à 1.010 mm	En interne / acrrédité
Micromètres intérieurs à 2 touches	Jusqu'à 1.050 mm
Micromètre d'intérieur à 3 touches	Jusqu'à 300 mm
Trusquins	Jusqu'à 1.500 mm
Colonne QM	Jusqu'à 1.000 mm	(accredité en préparation)
Rapporteurs d'angle
Niveaux électroniques et à bulle
Testeurs de dureté - Shore A / D
Barres d'étalonnage
Bords droits
Règlets	200 mm, 300 mm, et 500 mm
Tiges cylindriques	- 100 mm
Verres plan
Règles linéaires	Jusqu'à 1.500 mm
Étalons pour machines de mesure tridimensionnelle
Jauges GO / NO-GO	Jusqu'à 200 mm
Bagues de réglage	Jusqu'à Ø300 mm
Micromètres à balayage laser
Marbre
Gravure d'équipement de test
Machines de contrôle contours		Sur site
Testeurs de dureté		Sur site
Micromètres à balayage laser		Sur site
Stylets	Profondeur de rainure Pt et d: 0,2 µm jusqu'à 12 µm; Ra: 0,1 µm jusqu'à 4 µm; Rz, Rmax (Rzx): 0,8 µm jusqu'à 20 µm Uniquement les appareils et matériels sélectionnés	Selon DIN EN ISO 3274:1998

Services d'étalonnage ISO 17025 de Mitutoyo en Europe par produit

Étalonnage Mitutoyo ISO 17025 pour les instruments de métrologie en Europe

Pays	UK	NL	DE	CH	IT	SE	CZ	HU	PL	FR	RO	AT
iChecker		X	X	X			X
MMT et palpeurs	X	x	X	X	X	X	X	X	X	X	X	X (via DE)
Plaques de rugosité de surface	X							X
Colonnes & Trusquins	X	X	X	X			X	X
Projecteurs de profil	X	X	X	X			X	X
Microscopes de mesure	X	X	X	X			X	X
Machines de mesure par vision		X	X	X	X		X	X
Micromètre à balayage laser		X
Système de mesure de circularité		X			X		X
Système de mesure de contour		X	X	X			X
Système de mesure de la rugosité de surface		X	X		X		X

X = Un étalonnage selon ISO 17025 peut être fourni

Au-delà des instruments de métrologie

Mitutoyo propose également des services sur une grande variété d'étalonnage accrédités ISO 17025 pour experts en métrologie

Voir tous les étalonnages ISO 17025 de Mitutoyo pour les experts en métrologie

ISO 17025 Étalonnage des Masters de Métrologie

Pays	UK	NL	DE	CH	IT	SE	HU
Lasers et stations météorologiques			X
Petites cales	X		X	X	X	X	X
Longues cales	X	X	X		X
Rallonges de micromètres	X	X	X		X
Jauges	X	X	X
Master ball (d, RONt)	X	X	x
Bagues de mesure (d, RONt)	X	X
Règle pour les projecteurs de profil		X	X
Règles pour la vision		X	X
Mire étalon		X
Étalon pour Quick Vision		X
Étalon pour LSM		X
Hémisphères		X
Étalon pour Roundtest		X
Pièces de rugosité (+pth)		X	X		X
Règle (MMT / Forme)		X
Équerres de précision		X
Étaux		X

X = Un étalonnage selon ISO 17025 peut être fourni

Base de connaissances Mitutoyo - Étalonnage

La clé pour des résultats de mesure fiables

Traçabilité

La traçabilité est la clé en matière d'étalonnage.

Pour étalonner des instruments de mesure ou des étalons, qui représentent des valeurs ou des limites spéciales, il est nécessaire de les lier/référencer à la ou aux unités de base physiques auxquelles ils sont destinées (par exemple le mètre m).

Informations complémentaires

Pour obtenir ces liens, les instituts métrologiques nationaux proposent des étalonnages avec leurs étalons primaires nationaux, qui constituent la définition ou la réalisation définitive de leur unité de mesure.
Les étalons ainsi étalonnés sont appelés étalons secondaires.
Le troisième niveau d’étalon, un étalon périodiquement calibré par rapport à un étalon secondaire, est appelé étalon de travail. Les étalons de travail sont utilisés pour l’étalonnage des équipements de mesure commerciaux et industriels.
Pour l’étalonnage, il est essentiel d’utiliser des étalons traçables aux étalons primaires, puisque nous utilisons les mêmes unités. Pour documenter cela, les étalons utilisés avec leur marque d'étalonnage valide doivent être indiqués dans le certificat d'étalonnage.

Téléchargez le tableau du système de traçabilité de Mitutoyo

Tableau de traçabilité Mitutoyo (PDF, 0,29 MB)

Une définition rapide de

Étalonnage

L'étalonnage est le processus permettant de déterminer les écarts par rapport à un appareil ou à une norme. Cela peut inclure une validation de conformité (par exemple les spécifications du produit) et pour documenter les résultats, la méthode d'étalonnage et les normes utilisées pour l'étalonnage, un certificat d'étalonnage sera créé.

Informations complémentaires

L’étalonnage (et le réétalonnage) des appareils de mesure et des étalons de travail dans les industries est nécessaire pour confirmer le bon fonctionnement et, plus important encore, garantir la qualité.
Pour fournir des étalonnages reconnus, les laboratoires doivent être au moins accrédités selon la norme DIN EN ISO/IEC 17025.
Des mesures avec un niveau de précision constamment élevé ne peuvent être obtenues que si les instruments sont périodiquement étalonnés par rapport à des étalons traçables.

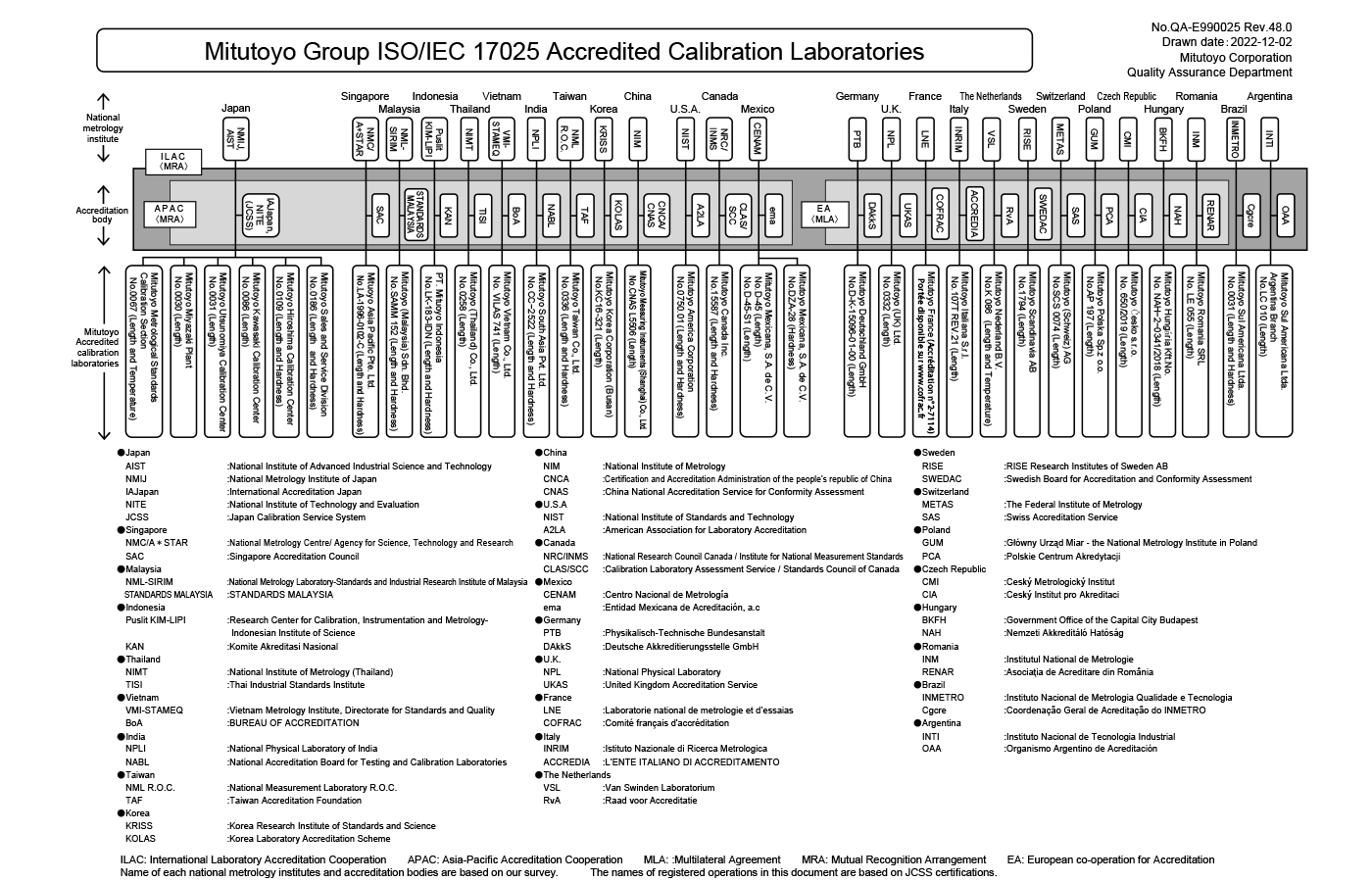

Consultez la liste des laboratoires d’étalonnage accrédités mondiaux de Mitutoyo

Liste des laboratoires d'étalonnage accrédités mondiaux de Mitutoyo (PDF, 0,29 MB)

Faire le calcul

Incertitude des mesures

Les mesures sont toujours incertaines par rapport à une quantité définie.

Il existe plusieurs méthodes statistiques pour obtenir l'incertitude en fonction de la confiance dont vous avez besoin. Habituellement, la mesure de l'incertitude est donnée avec un degré de confiance de ≈95%.

Plus de détails

En surveillant la chaîne d'étalonnage, depuis l'étalon primaire jusqu'à l'étalon de travail [voir « traçabilité »], l'incertitude de mesure augmentera, car tout étalonnage ultérieur contient les incertitudes des étalons utilisés et en plus l'incertitude de la méthode d'étalonnage. . L'incertitude de mesure reflète en fait le degré de qualité de l'étalonnage.
À des fins d'étalonnage, vous recherchez toujours de meilleurs étalons et/ou de meilleures méthodes pour repousser votre incertitude de mesure indiquée dans le certificat d'étalonnage.
Pour les besoins du client, il s'agit d'une question économique entre les exigences et le prix. En réalité, la majorité des clients ne connaissent pas l’incertitude des mesures. Cela aboutit à ce que les décisions soient prises principalement selon des normes prédéterminées établies dans des contrats ou des directives commerciales.

Confirmer les compétences

Accréditation

Accréditations - l'instrument fiable confirmant la compétence.

Les laboratoires d'étalonnage peuvent obtenir une accréditation auprès de leur organisme national d'accréditation, à savoir le DAkkS e, République fédérale d'Allemagne, l'UKAS au Royaume-Uni et le RvA aux Pays-Bas par exemple.

Plus de détails

Une accréditation par ces organismes confirme que les organisations telles que les organismes d'essai, d'inspection et de certification peuvent entreprendre leurs activités avec compétence conformément aux normes internationalement reconnues et aux exigences réglementaires. Cela renforce la confiance dans le travail important de ces organismes indépendants d’évaluation de la conformité et de leurs services dans tous les secteurs de l’économie.
En outre, l'accréditation garantit la reconnaissance internationale des évaluations de conformité, contribuant ainsi au libre-échange en Europe et dans le monde.
En fait, les étalonnages accrédités étaient devenus plus intéressants en raison des contrats et des directives entre l'industrie et leurs fournisseurs. L’industrie automobile en particulier exige des étalonnages « plus fiables » pour ses fournisseurs.
De plus en plus de clients semblent préférer les étalonnages accrédités en raison d'une certaine forme d'insécurité liée à l'étalonnage propriétaire.

VOIR ICI NOTRE PAGE CERTIFICATIONS ET ACCRÉDITATIONS

Restez à l'écoute

Fréquences d'étalonnage recommandées

Un intervalle d'étalonnage est la période de temps établie pour qu'un instrument de test soit réétalonné. Mitutoyo recommande de recalibrer fréquemment vos instruments pour être sûr qu'ils fonctionnent de la manière la meilleure et la plus précise possible.

Fréquences de réétalonnage recommandées

Liste des produits :

Produit Mitutoyo	Outils pour le service technique / l'atelier,etc.	Outils / Normes pour les laboratoires d'étalonnage	Contrôles internes réguliers recommandés
Micromètre	1 an
Vérificateur alésage / Holtest	1 an
Pied à coulisse	1 an
Comparateur / Linear Gage	2 ans
Micromètre laser	1 an à 3 ans	1 an	3 mois
Microscopes / Projecteurs/strong>	1 an à 2 ans		Régulier
Checkmaster jusqu'à 1010 mm	2 ans	2 ans
Checkmaster supérieur à 1010 mm du RvA	2 ans	--
Checkmaster supérieur à 1010 mm	Initial Réétalonnage après 1 an ensuite tous les 2 ans.	1 an
Règle en verre	5 ans	3 ans
Cale jusqu'à 100 mm	4 ans	Réétalonnage initial après 1,5 an (plus de 15 mm), ensuite tous les 3 ans.
Cale supérieure à 100 mm	3 ans	Réétalonnage initial après 1,5 an, ensuite tous les 3 ans.
Outils pour instrument de forme (Triangle,équerre, bloc, cylindre, etc.)	3 ans	3 ans
Hemisphère	3 ans	5 ans
Roughness Specimen	1.5 an en atelier. 3 ans en service technique.	5 ans
Bague de réglage	3 ans	3 ans
Masterball	3 ans	3 ans
Testeur de comparateur	2 ans	1 an	3 mois
Dureté	5 ans	5 ans
Thermomètre	1 an	2 ans
Thermomètre Pt 100	1 an	1 an
Appareil électrique (Oscilloscopes, Multimètre, etc.)	1 an	1 an
Marbre et équerre	5 ans	3 ans
Universal Height Master	3 ans	2 ans
Interferomètre laser	2 ans	2 ans	3 mois
Machine 3D	1 an	1 an	3 mois
Testeur de cale	1 an	1 an	3 mois
Mesure de forme	1 an	1 an	3 mois
Machine de vision	1 an	1 an	3 mois

En général, pour les nouveaux produits, choisissez un intervalle plus court au début. Lorsque vous disposez de résultats sur une plus longue période que vous pouvez comparer, vous pouvez adapter l'intervalle.

Exemple de produits concernés

MiSTAR 555 - MMT CNC de type atelier

Fonctionnement polyvalent et simple, avec un design compact.

Mesure de rugosité et de contour Formtracer Avant

Conception à double usage peu encombrante. Polyvalent, facile à utiliser et extensible.

Logiciel gratuit supplémentaire ! Essai gratuit du logiciel de programmation de pièces hors ligne de 60 JOURS !

Pour une utilisation plus gratuite de nos différents logiciels, consultez notre offre MiCAT Planner et MCOSMOS et voyez si vous souhaitez essayer l'un ou l'autre par vous-même !

Veuillez contacter l'organisation commerciale Mitutoyo de votre pays pour plus d'informations.
