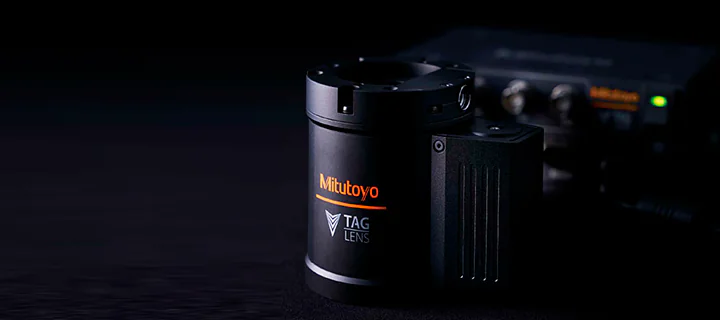

MITUTOYO TAGLENS

Éliminez la plus grande contrainte des objectifs conventionnels grâce à la mise au point ultra-profonde.

La Flexibilité du TAGLENS

Le TAGLENS fonctionne à très haute vitesse et ne fait pas la mise au point à une seule distance focale, mais à une large gamme de distances focales. Cela signifie que tout, même les sujets situés à des distances différentes, reste parfaitement net.

Grâce à la technologie du TAGLENS, un monde étonnant nous attend, plein de merveilles que personne n'a encore vues. Outre les applications immédiatement disponibles pour la chaîne de production, telles que l'inspection des circuits imprimés, cette lentille offre une détection visuelle innovante dans toute une série de domaines. Il s'agit notamment de l'automatisation des usines, de la logistique, du développement de nouveaux matériaux, des biosciences et de la médecine, des initiatives environnementales et de la sécurité.

Cliquez ici pour accéder à la page taglens dans notre boutique

Brochure produit TAGLENS

Plongez-vous dans le monde du contrôle de mise au point dynamique avec la brochure produit TAGLENS de Mitutoyo. Découvrez la technologie révolutionnaire et les applications polyvalentes de TAGLENS, révolutionnant l’imagerie de précision grâce à sa conception unique de lentilles liquides.

Lire le dépliant

Livre conceptuel TAGLENS

Embarquez pour un voyage captivant dans le futur de l'imagerie de précision avec le livre conceptuel TAGLENS de Mitutoyo. Plongez dans le domaine innovant de la technologie des lentilles liquides et explorez son potentiel illimité pour transformer le monde de la microscopie et de l’imagerie industrielle.

Boutique en ligne Mitutoyo B2B

Parcourez et commandez en ligne une large gamme d'instruments et d'accessoires de mesure de précision, garantissant ainsi des transactions fluides et une livraison rapide répondant aux besoins de votre entreprise.

Améliorez l'efficacité de l'inspection en utilisant le TAGLENS avec sa plage de mise au point ULTRA-large

Inspection des défauts

L'une des meilleures utilisations d'un TAGLENS est l'inspection des défauts des PCB. Par exemple, l'utilisation d'un TAGLENS pour l'inspection permet de mettre au point correctement plusieurs sujets de hauteurs différentes, ne nécessitant ainsi qu'une seule capture d'image, réduisant ainsi considérablement le temps d'inspection.

Inspection de l’apparence des conteneurs

Classiquement, la mise au point sur des points de hauteurs différentes nécessitait toujours de modifier la hauteur de la caméra. Le TAGLENS se concentre cependant sur chaque point instantanément et précisément sans ajustements, apportant ainsi de l'efficacité au travail d'inspection.

Observation de la composition des fluides

En installant un TAGLENS sur un microscope, les matières en suspension à différentes distances de l'objectif et les micro-organismes en mouvement peuvent être observés de manière compréhensible.

Inspection de lecture de codes à barres

Grâce à la plage de mise au point profonde, la caméra n'a pas besoin de bouger pour faire la mise au point sur le code-barres des cibles sur un tapis roulant, même si la hauteur ou la direction de chaque face cible est différente.

Caractéristiques Mitutoyo TAGLENS

Des images entièrement mises au point en temps réel sont obtenues en balayant la plage de focales à grande vitesse. Un TAGLENS ne nécessite absolument aucune énergie mécanique lors de la numérisation et se caractérise par sa capacité à fournir des images sur toutes les distances focales sans stress, au grossissement et au pouvoir de résolution souhaités.
Le TAGLENS ne nécessite pas d'autofocus mécanique, ce qui réduit le temps nécessaire à l'autofocus et contribue à l'amélioration de la vitesse de traitement des données du dispositif d'inspection.

TAGLENS-T1

Fréquence de résonnance	70 kHz
Ouverture efficace	ø11 mm
Transmission	90% ou plus (λ400 nm à 700 nm)
Plage de réfractivité	+/- 0.7 à 1 D
Posture montable	Toutes les directions
Environnement d'exploitation / Humidité	10 °C to 40 °C / 40% à 70% / RH ou moins (sans condensation)

Source de Lumière Pulsée - PLS

Système d'éclairage	Foudre pulsée
Couleur lumineuse	Blanc
*Rendement lumineux maximal 1**	30 lm
Système de guidage de la lumière	Système de guidage de lumière à fibre optique
Entrée d'impulsion Prise TRIGGER IN / Fréquence (fréquence de résonance du TAGLENS-T1)	75 kHz ou moins
Sortie d'impulsion/largeur d'impulsion optique (pleine largeur à moitié maximum)*	750 ns à 100 ns
Plage de température de fonctionnement	5 à 40 ºC,80 % RH max.

*1 Fréquence d'impulsion : 70 kHz, largeur d'impulsion d'entrée : 80 ns Guide de lumière : fibre de verre multi-composants de 2 m de long

Unité de microscope VMU-T1

TAGLENS compatibles	TAGLENS-T1
Grossissement de la lentille d'imagerie	1X
Zone d'imagerie	ø11 mm
Objectifs applicables	M Plan Apo Series
Options	Tourelle manuelle, tourelle motorisée, polariseur et analyseur,unité de mise au point, platine X-Y, support simple

Plage de focales variable

M Plan Apo Series
Objective lens	1X	2X	5X	7.5X	10X	20X	50X
Profondeur de mise au point x2	0.88	0.18	0.028	0.012	0.007	0.003	0.0018
Profondeur totale de numérisation(mm)	16	4	0.64	0.28	0.16	0.04	0.07
Caméra FOV réelle (mm) 1/2 pouces	4.8 × 6.4	2.4 × 3.2	0.96 × 1.28	0.64 × 0.85	0.48 × 0.64	0.24 × 0.32	0.096 × 0.128
Caméra FOV réelle (mm) 2/3 pouces	6.6 × 8.8	3.3 × 4.4	1.32 × 1.76	0.88 × 1.17	0.66 × 0.88	0.33 × 0.44	0.132 × 0.176

*1 Option (L'un des types est inclus en standard.)
Remarque : Le modèle doit être un modèle solide. Données d'assemblage non prises en charge.
