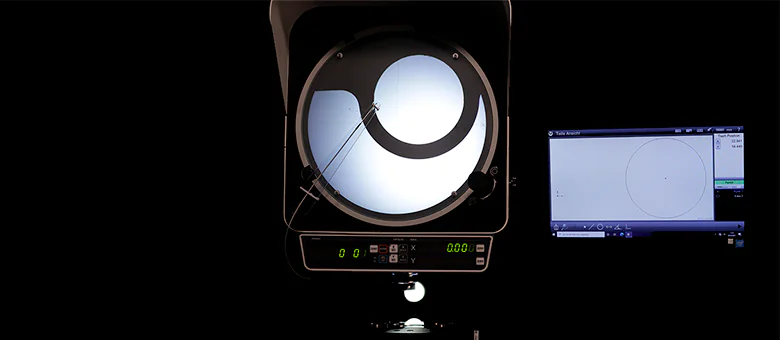

Projecteur de profil

PJ-PLUS

Fournit des mesures stables de dimensions et d'angles dans des environnements plus difficiles, tels que les chaînes de fabrication et de traitement, que les modèles conventionnels.

Obtenez le vôtre dès aujourd'hui !

Des mesures fiables

dans les environnements des sites de fabrication

Le projecteur de profil qui « peut être utilisé de manière intuitive » même par des personnes inexpérimentées et présente également une excellente durabilité et des performances d'économie d'énergie grâce à l'adoption d'une « source d'éclairage LED » et d'un « système de refroidissement sans ventilateur ». Il fournit des mesures de dimensions et d'angles stables dans des environnements plus difficiles, tels que les lignes de fabrication et de traitement, que ne peuvent prendre en charge les modèles conventionnels.

Durabilité améliorée

L'adoption de la source d'éclairage LED a évité la nécessité d'installer un ventilateur de refroidissement dans l'unité principale de l'instrument de mesure et a considérablement réduit l'entrée de brouillard d'huile, de poussière, etc. via le ventilateur de refroidissement dans le corps de l'instrument.

Cela réduit également considérablement l’adhérence de l’huile et de la poussière au miroir interne, à la lentille et à la source de lumière. Le graphique de gauche montre les changements d'éclairement sur l'écran de projection en cas d'installation à long terme avec un modèle conventionnel (le projecteur avec ventilateur) dans un site de traitement brumeux.

Par rapport au modèle conventionnel, le type de source lumineuse LED améliore le taux de diminution de l'éclairement d'environ 50 %. Il maintient des performances optiques élevées en empêchant l'entrée de brouillard dans l'unité principale, même dans une ligne de traitement. L'unité a une excellente durabilité et nécessite un entretien moins fréquent, ce qui entraîne des coûts de maintenance inférieurs.

Remarque 1 : Le nettoyage extérieur de la surface de l’objectif de projection, du dessus en verre de la scène, etc. est facile.

Remarque 2 : Les données graphiques montrent des exemples de mesures et les valeurs mesurées peuvent varier en fonction de l'environnement d'installation, etc.

Source de lumière d'observation

Illuminateur circulaire LED à réglage continu de l'éclairage pour PJ-PLUS

Le réglage conventionnel de l'éclairage en 2 étapes a été remplacé par un contrôle progressif afin que le niveau d'éclairage puisse être réglé avec précision en fonction de la texture de la surface et de la couleur de la pièce.

Éclairage circulaire LED pour PJ-PLUS (en option)

La lumière d'éclairage LED peut souligner le contraste des images projetées de la pièce, l'observation stéréoscopique et nette. L'image projetée peut être observée avec une reproductibilité élevée des couleurs, une faible consommation d'énergie : 17,4 W et une longue durée de vie de 30 000 heures.

LED (Blanc)

La température de couleur varie considérablement avec le niveau d'éclairage halogène, mais pas autant avec l'éclairage LED, de sorte que l'apparence de l'image varie beaucoup moins à mesure que le niveau LED est ajusté. De plus, l’image projetée sous éclairage LED est plus nette et plus agréable pour les yeux de l’opérateur, ce qui contribue à réduire la fatigue et donc à une inspection et une mesure plus efficaces.

Affichage numérique haute visibilité

Étant donné que le compteur numérique (axes XY et angle) intégré en standard à tous les modèles utilise une LED haute intensité et un affichage à grands caractères, il garantit une haute visibilité sans être affecté par l'environnement. En plus de la mise à zéro et du changement de direction, la sortie de données de chaque valeur du compteur adopte le RS-232C très polyvalent.

Résolution : 0,001 mm ou 0,0001 po/ 0,001 mm

Voir les détails de PJ-Plus

Spécifications

N° de commande	172-502*
Modèle compatible	PJ-PLUS (Objectif de projection 10X et 20X)
Source d'éclairage	LED Blanche
Consommation d'énergie	12 V / 17.4 W
Durée de vie LED (référence)	30,000 H

* L'accessoire en option (12AAX044) est nécessaire pour fixer ce produit au PJ-PLUS 20X
lentille de projection.
